バルク貯槽ガス回収システム・研修会
平成24年5月25日
- 見学会会場 : サンリン株式会社殿 穂高支店充填所
-
見学会では製品の展示、LPガス回収・再生作業の実演を行いました。
全国より約80名の皆様に参加頂きました。 - 研修会会場 : 長野県松本市 ホテル ブエナビスタ
-
研修会では、「開発状況の説明」、「本システムと法令について」、「現地での20年度検査フロー説明」、「実用化研究会発足説明」、「質疑応答」を行いました。
本システムは平成19・20年度経済産業省委託開発事業、
平成22・23年度NEDOイノベーション推進事業による開発テーマです。
-
LPガス回収装置（実演中）
-
研修会
-

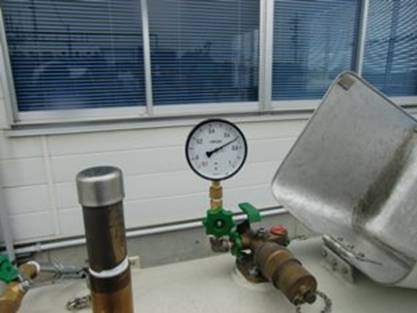

バルク貯槽の残ガス（液・気体）が大気圧未満になる事を圧力計で確認して頂く
-

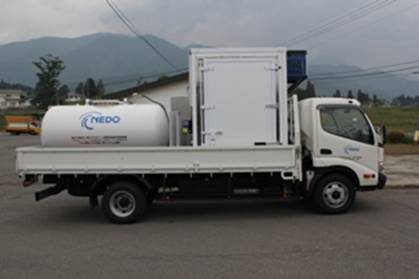

LPガス回収装置
- 左）ガス回収装置
- 液回収容器を-25℃に冷却することで、300kgの液回収が1時間で可能
- 右）液回収装置
- 活性炭を充てんしたガス回収容器を-80kPa（G）まで減圧にすることで50kgのガス回収が1時間で可能
-
回収ガス再生装置
ガス回収したガス回収装置に対して、50kgの回収ガス再生が1時間で可能
-
窒素置換用燃焼装置
大気圧状態のバルク貯槽（1000kgバルク貯槽内にLPガス約5kgが残る状態）に対して、30分でLPガスを燃焼させながらの窒素置換が可能
-

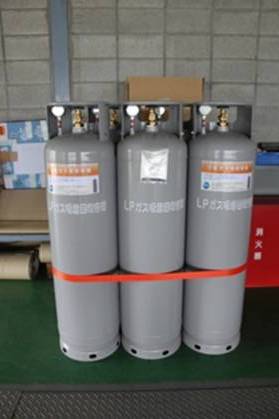

ガス回収装置（小型ガス回収システム）
2012年秋発売予定活性炭を充てんした50kg容器を減圧にすることで、3～4kgのガス回収が可能
-

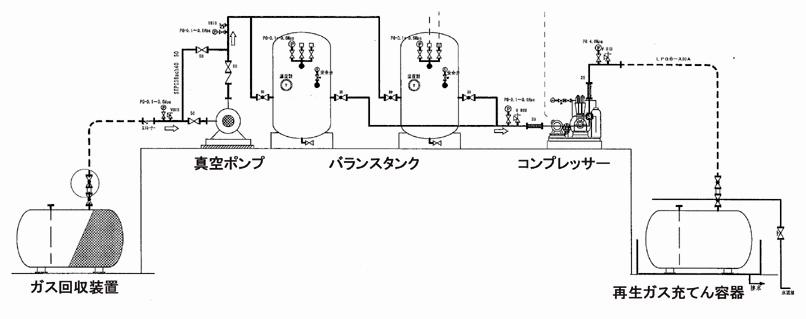

系統図
-

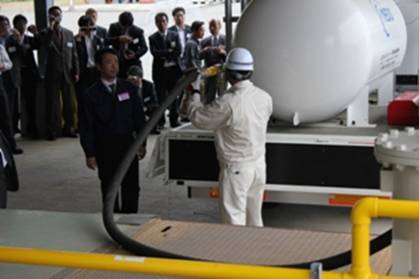

ガス再生作業（回収装置と接続）
-
ガス再生装置（真空ポンプ）
-
ガス再生装置（バランスタンク）
-

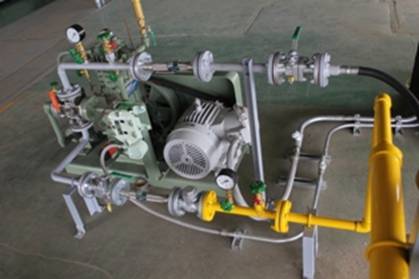

ガス再生装置（ガスコンプレッサー）
-

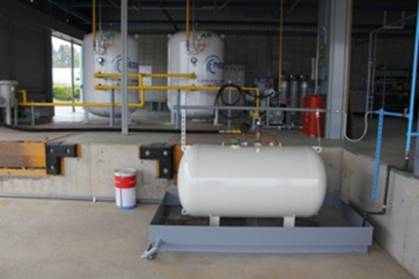

再生ガス充てん容器
